Lightbar, halogeny, sprężarka, lodówka i oświetlenie robocze — a pod maską pęk przekaźników na trytytkach i bezpieczniki wpięte w cokolwiek. Panel przełączników rozwiązuje to jednym modułem i sterowaniem niskoprądowym, bez cięcia fabrycznej instalacji. Przy okazji: ruszyła voswitch.pl, strona europejskiej dystrybucji VoSwitch, którą prowadzimy w Szekla4x4.
Spis treści
Dlaczego przekaźniki pod maską to zły pomysł
Typowa rozbudowa wygląda tak: lightbar dostaje swój przekaźnik i bezpiecznik, halogeny drugi, sprężarka trzeci. Każdy montowany przy innej okazji, każdy podpięty pod inne miejsce w instalacji, każdy z osobnym przełącznikiem wciśniętym gdzie się dało.
Problemy pojawiają się później. Przekaźnik ma styki, które się wypalają — najczęściej wtedy, gdy potrzebujesz światła. Gruby przewód zasilania biegnie przez całą kabinę do przełącznika na desce i z powrotem, bo przełącznik przenosi pełny prąd odbiornika. Kiedy coś przestaje działać, nie wiadomo od czego zacząć, bo nie ma jednego punktu, w którym wszystko się zbiega.
Jak to działa: sterowanie niskoprądowe
Zasada jest prosta i to ona zmienia całą instalację. Przełącznik na desce nie zasila odbiornika. Wysyła tylko sygnał sterujący o niskim natężeniu do modułu mocy, który leży w komorze silnika, blisko akumulatora.
Konsekwencje są trzy. Przez deskę rozdzielczą nie biegnie żaden gruby przewód — tylko cienki kabel sterujący. Odbiorniki są zasilane najkrótszą możliwą drogą, więc spadki napięcia są mniejsze. A cała instalacja ma jeden punkt, w którym się zbiega — jak coś nie działa, wiesz gdzie patrzeć.
MOSFET zamiast przekaźnika
Moduł VoSwitch przełącza tranzystorami MOSFET, nie mechanicznymi przekaźnikami. To nie jest kosmetyczna różnica.
| Przekaźnik mechaniczny | MOSFET | |
|---|---|---|
| Zużycie | Styki wypalają się i utleniają | Brak styków do wypalenia |
| Po zwarciu | Przepalony bezpiecznik do wymiany | Kanał wyłącza się sam i wraca po usunięciu usterki |
| Ciepło | Rezystancja styków rośnie z czasem | Mniej ciepła w układzie |
| Drgania | Ruchome elementy nie lubią wstrząsów | Brak części ruchomych |
Samowznawialna ochrona to funkcja, którą docenia się dopiero w terenie. Zwarcie na jednym obwodzie — na przykład przetarty przewód do tylnej lampy roboczej — wyłącza ten jeden kanał, a nie całą instalację. Po usunięciu usterki kanał wraca sam, bez szukania zapasowego bezpiecznika w ciemności.
Ile prądu realnie masz do dyspozycji
Panel dedykowany do konkretnego auta ma zwykle 100 A łącznie, rozdzielone na kanały. Do pickupów i cięższych zastosowań jest moduł PRO6 — sześć obwodów o wartościach 20, 20, 30, 30, 40 i 60 A, razem 150 A.

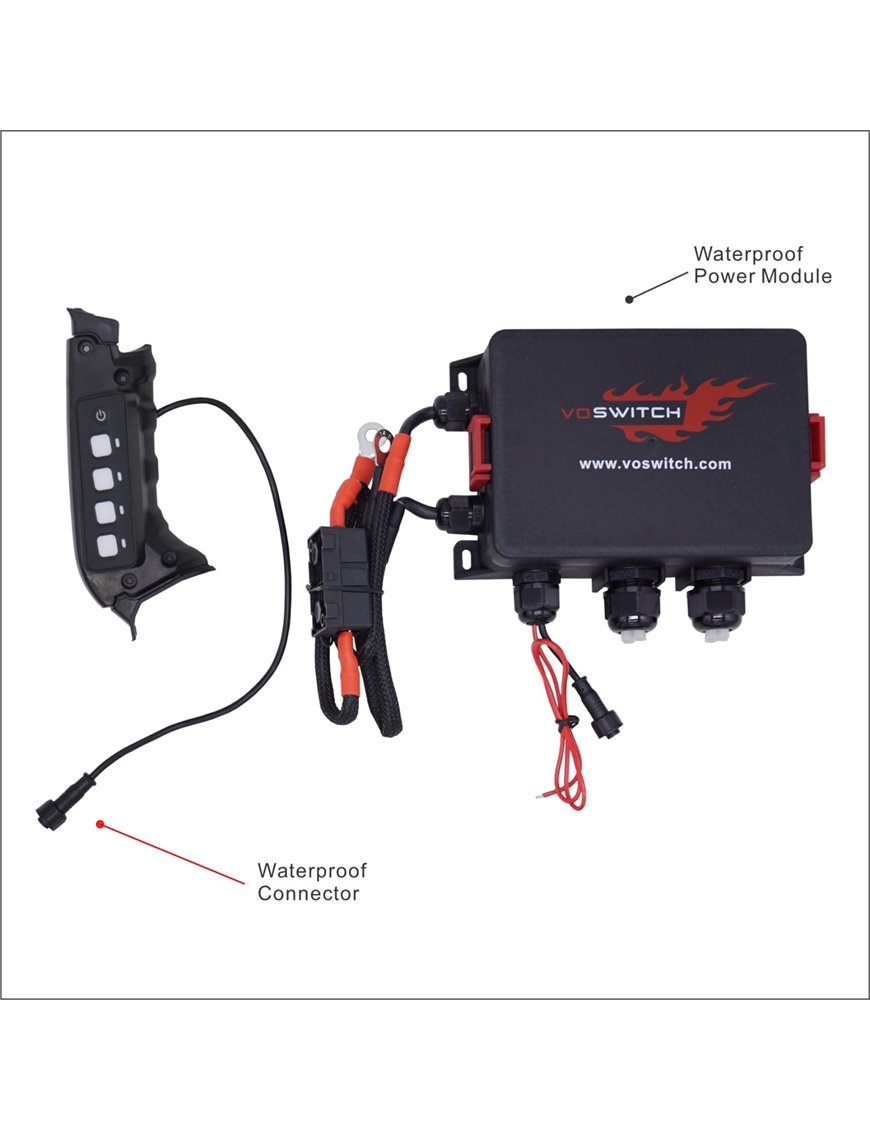

Dla przykładu, karta katalogowa panelu B400 do Forda Bronco podaje konkretne liczby: moduł mocy 100 A łącznie i 30 A na obwód, przewód zasilania 8 AWG, odcięcie przy zbyt niskim napięciu akumulatora oraz sterowanie zapłonem. Zakres temperatur pracy modułu to −20 do 120 °C, a samego panelu −20 do 100 °C. Podświetlenie jest ściemnialne.
Odcięcie niskonapięciowe warto rozumieć dosłownie: to zabezpieczenie przed rozładowaniem akumulatora, gdy zapomnisz wyłączyć oświetlenie na biwaku. Sterowanie zapłonem oznacza, że moduł może gasić wszystko po wyjęciu kluczyka.
Uwaga na rozbieżność: strona dystrybucji podaje szczelność IP68, a karta katalogowa producenta dla B400 mówi o IP66 — dla modułu i dla panelu. Obie klasy oznaczają pełną pyłoszczelność; różnica dotyczy odporności na wodę. Jeśli planujesz brodzenie, dopytaj o klasę konkretnego modelu przed zakupem.
Który panel do Twojego auta
VoSwitch projektuje panele pod konkretne platformy, żeby wchodziły w miejsce, które w danym aucie i tak jest puste. W katalogu Szekla4x4.pl jest 16 pozycji.
| Model | Pojazd | Gdzie siedzi | Przełączniki |
|---|---|---|---|

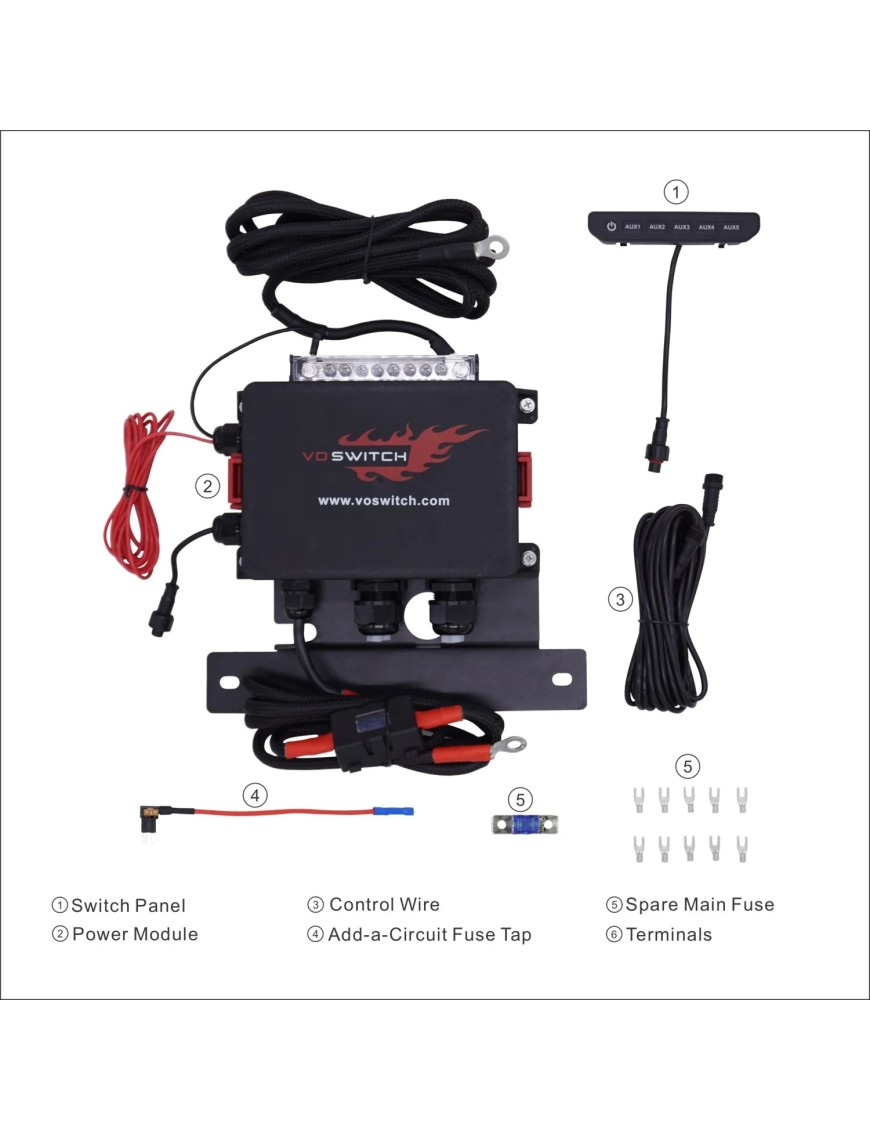

| JL500 | Wrangler JL | Fabryczna zaślepka obok włącznika świateł | 5 |
| JL400 | JL 2018–2023, JT 2020–2023 | Uchwyt nad schowkiem | — |
| JL120 | Wrangler JL Sahara i Sport, Gladiator | Dolna część deski | 12 |
| JL410, JL810 | Wrangler od 2024 | Wersje pod nowszą deskę | — |

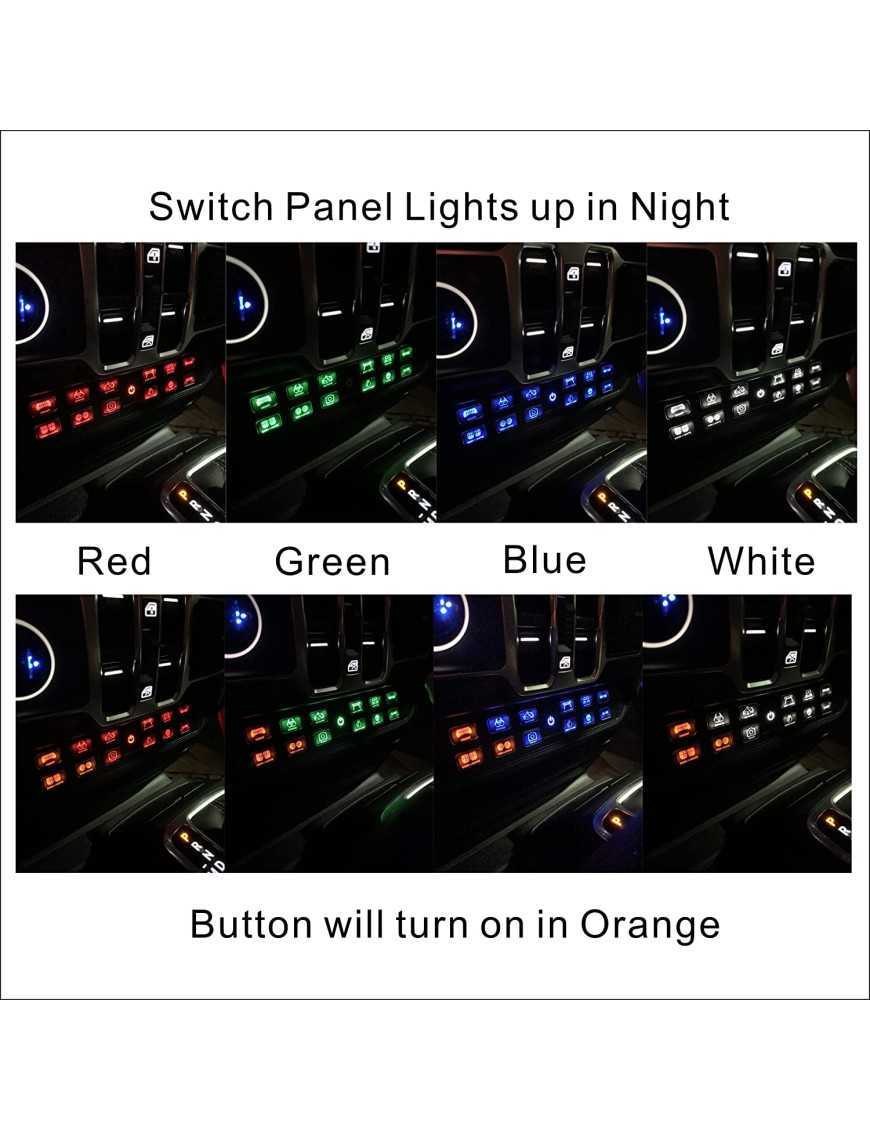

| JK100 | Wrangler JK i JKU 2007–2018 | Przy lusterku, trzy warianty podświetlenia | 8, programowalne |
| B400 | Ford Bronco od 2021 | Montaż w miejscu fabrycznym | — |
| TACO8 | Toyota Tacoma od 2016 | Dolna część deski | 8 |

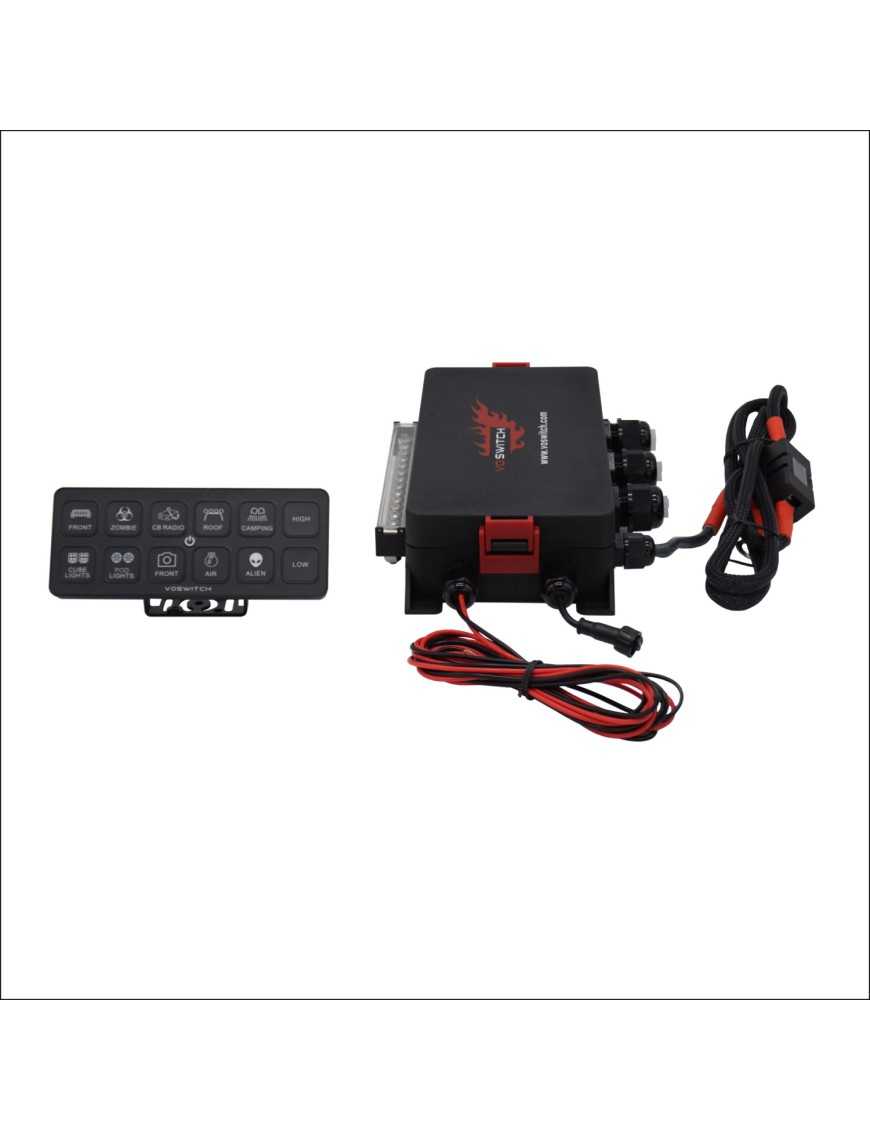

| UV120 | Dowolny pojazd | Uniwersalny, programowalny | 12 |
| UV100 12V | Auta, UTV, side-by-side | Uniwersalny, wodoodporny | 8 |
Panele JK100, UV120 i UV100 są programowalne, a JK100 ma trzy warianty podświetlenia. Uniwersalne obsługują wszystko, co ma akumulator — łącznie z ciężarówkami i maszynami na 24 V.
Nic ciętego, nic wierconego
To jest deklaracja producenta i jednocześnie sedno pomysłu na panele dedykowane. Panel wchodzi w gotowe miejsce — nieużywaną zaślepkę, uchwyt, wolną przestrzeń w dolnej desce — a moduł mocy montuje się na istniejących punktach w komorze silnika.
Znaczenie ma to podwójne. Po pierwsze, nie tracisz na wartości auta i nie zostawiasz po sobie dziur, jeśli kiedyś będziesz demontować. Po drugie, fabryczna instalacja zostaje nietknięta — moduł pobiera zasilanie bezpośrednio z akumulatora przez własny bezpiecznik, a nie z przypadkowego obwodu w skrzynce bezpieczników.
Dystrybucja i nowa strona
Szekla4x4.pl prowadzi europejską dystrybucję VoSwitch. Wysyłka idzie z Warszawy na całą Unię, na fakturę unijną, z gwarancją obsługiwaną lokalnie. Montaż robimy w warsztacie przy Rafałowskiej 10.
Na voswitch.pl katalog jest ułożony pod pojazd: Jeep JL i JT, Jeep JK, Ford Bronco, Toyota Tacoma i uniwersalne oraz UTV. Sekcja jak to działa rozwija temat modułów i obciążalności, a warsztaty i sklepy znajdą warunki w części dla dealerów. Strona ma wersje angielską i niemiecką.
Najczęstsze pytania
Czy muszę ciąć fabryczną instalację?
Nie. Panele dedykowane wchodzą w istniejące miejsca, a moduł mocy pobiera zasilanie bezpośrednio z akumulatora przez własny bezpiecznik.
Ile odbiorników podłączę?
Tyle, ile ma kanałów wybrany panel — od pięciu w JL500 do dwunastu w JL120 i UV120. Ograniczeniem jest też prąd: panel dedykowany ma zwykle 100 A łącznie, moduł PRO6 do pickupów 150 A na sześciu obwodach.
Co się stanie przy zwarciu?
Kanał, na którym wystąpiło zwarcie, wyłącza się sam. Po usunięciu usterki wraca automatycznie — nie ma bezpiecznika do wymiany.
Czy moduł może pracować w komorze silnika?
Tak, moduły i złącza są szczelne. Karta katalogowa B400 podaje zakres pracy modułu od −20 do 120 °C.
Mam auto, którego nie ma na liście.
Wtedy zostają panele uniwersalne — UV120 na dwanaście przełączników albo UV100 na osiem. Obsługują instalacje 12 V, a wersje uniwersalne radzą sobie też z 24 V.
Czy panel da się zdemontować bez śladów?
Tak, bo montaż nie wymaga wiercenia. Auto wraca do stanu fabrycznego po wykręceniu panelu i modułu.
Od czego zacząć
Jeśli masz Wranglera JL i chcesz najprostszy wariant — JL500 wchodzi w fabryczną zaślepkę i wystarcza do pięciu odbiorników. Przy większej rozbudowie sensowniejszy jest JL120 na dwanaście przełączników.
JK i JKU z lat 2007–2018 obsługuje JK100, Bronco od 2021 — B400, a auta spoza listy UV120.
Wszystkie 16 pozycji jest w sklepie Szekla4x4.pl. Nie wiesz, ile kanałów Ci potrzeba albo czy prąd wystarczy pod planowaną rozbudowę — napisz, policzymy obciążenie przed zamówieniem.
